橋梁橡膠支座是由多層橡膠片與薄鋼板硫化、粘合而成,它有足夠的豎向鋼度,能將上部構造的反力可靠的傳遞給墩臺;有良好的彈性,以適應梁端的轉動,又有教大的剪切變形能力,以滿足上部構造的水平位移.
在上述的板式橡膠支座表面粘復一層聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡膠支座它除了豎向鋼度與彈性變形,能承受垂直荷載及適應梁端轉動外,因聚四氟乙烯板的低摩擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制,特別適宜中、小荷載,大位移量的橋梁使用.
橋梁橡膠支座不僅技術性能優良,還具有構造簡單、價格低廉、無需養護 易于更換緩沖隔震、建筑高度低等特點.因而在橋梁界頗受歡迎,被廣泛使用。
二、橋梁橡膠支座的分類及表示方法
1、 根據橋梁橡膠支座的結構型式分類如下:
2、 三、 橋梁橡膠支座的適用范圍
1、 普通橋梁橡膠支座適用于跨度小于三十m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.
2、 四氟板式橋梁橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同
本產品由多層橡膠片與薄鋼板鑲嵌、粘合壓制而成。有足夠的豎向鋼度以承受垂直荷載,能將上部構造的反力可告地傳遞給墩臺;有良好的彈性,以適應梁端的轉動,又有較大的剪切變形以滿足上部構造水平位移

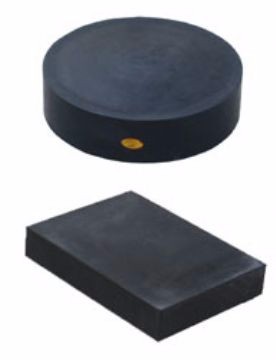

GJZ矩形 GYZ圓形板式橡膠支座特點
本品在橋梁建筑、水電工程、房屋抗震設施上已廣泛應用,與原用的鋼支座相比,有構造簡單、安裝方便;節約鋼材,價格低廉;養護簡便,易于更換等優點,且本品建筑高度低,對橋梁設計與降低造價有益;有良好的隔震作用,可減少活載與地震力對建筑物的沖擊作用
橋梁橡膠支座的分類:
圓板式橡膠支座
矩形板式橡膠支座
圓形四氟板式橡膠支座 GYZF4
矩形四氟板式橡膠支座 GJZF4
球冠型板式橡膠支座
此款支座比板式橡膠支座/橋梁支座承載壓力更大。盆式橡膠支座分為:GPZ盆式橡膠支座 GPZ(Ⅱ)盆式橡膠支座,QZ盆式橡膠支座,其中GPZ(Ⅱ)盆式橡膠支座又分為:DX盆式橡膠支座SX盆式橡膠支座和GD盆式橡膠支座。
盆式橡膠支座又分為:常溫型和耐寒型。
三.橋梁橡膠支座的定期檢查
支座在投入使用后,應該作定期的檢查,觀察其變形、必損及結構完整性等,以確保其正常使用功能。
常見的橋梁支座劣化類型包括:鑄鋼支座的鋼部件損傷、錨固件及定位件失效、上、卜座板變形、活動支座無法活動、位移超限、轉角超限和支承墊石部位缺陷等:板式橡膠支座性能劣化類型包括裂紋、鋼板外露、不均勻鼓凸與脫膠、脫空、剪切超限和支座位置串動等:盆式橡膠支座性能劣化類型包括俐件裂紋和變形、俐件脫焊、銹蝕、聚四氟乙烯滑板磨損、支座位移超限、支座轉角超限和錨栓剪斷等:其它類型支座的性能劣化類型可參照上述支座來確定.例如球型支座的性能劣化類型也可以由鋼件裂縫、位移及轉角超限、聚四氛乙烯板的磨報、銹蝕及錨栓剪切等缺陷來評定。
當發現支座劣化時,應及時采取措施進行補救,例如支座螺栓發生折損的話,可以采用夾板加固或者采用新型膠體進行膠接或者直接采用焊接等.[1]
四.關于橋梁橡膠支座的承載力決定因素
關于橋梁橡膠支座的承載能力取決于以下三種情況:
(1)橡膠本身被壓壞或剪壞;
(2)橡膠產生超過使用所許可的壓縮變形和剪切變形;
(3)受壓時支撐物(混凝土、鋼板或其他)被橡膠的向外反向水平剪力拉斷或受剪時支承物與橡膠的接觸面相互滑脫。
通過大量的實驗證明,橋梁橡膠支座表面的橡膠具有抗壓強度與抗剪強度,很少直接被壓壞或剪壞。這里給大家介紹下橡膠支座的橡膠材質是人工合成的氯丁橡膠(又名納特橡膠)和硫化天然橡膠。也有采用丁基橡膠和混煉膠的。當計算橡膠支座強度容許應力決定于(2)、(3)種情況下的承載力。
